rød pilElektromagnetisk vandpumpe

Forsøg nr.: 30
Formål: At demonstrere elektriske ladningers afbøjning i et magnetfelt.
Resume: En magnet holdes over en skål med vand, hvori der løber en elektrisk strøm. Vandet begynder at bevæge sig på tværs af strømretningen.
Nøgleord: Coulombs Lov, ledningsevne, Ohms Lov, acceleration, bevægelse, kræfter.

Beskrivelse:

Hvis man opløser salt i vand, bliver vandet elektrisk ledende. Sætter man derfor to elektroder ned i vandet, så kan man starte en elektrisk strøm igennem vandet. Men elektriske ladninger i bevægelse bliver afbøjede i et magnetfelt (som det for eksempel kendes fra en Hall sonde).

Diagram over elektromagnetisk vandpumpe
Diagram over elektromagnetisk vandpumpe.

Hvis man derfor holder en magnet ned til vandet, kan man se, at vandet begynder at bevæge sig. For at se vandet bevæge sig, kan man med fordel hælde lidt grafitstøv ned i vandet. På nedenstående billeder kommer grafitstøvet fra en blyant, der er slebet med sandpapir over vandkaret.

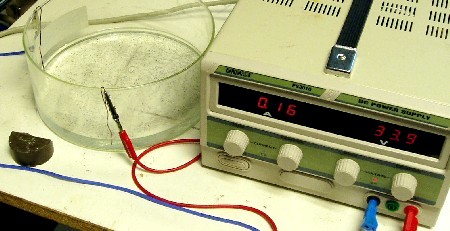

Elektromagnetisk vandpumpe
Forsøgsudstyr bestående af en strømforsyning (34 V / 0,16 A), en stærk magnet og ionholdigt vand. Elektroderne består af to afisolerede kobbertråde.

Hvis man vender magneten op, eller hvis man ændrer strømmens retning, så vil vandet bevæge sig den modsatte vej. Forsøget kan ses i praksis i den lille Quick Time film i referencerne.

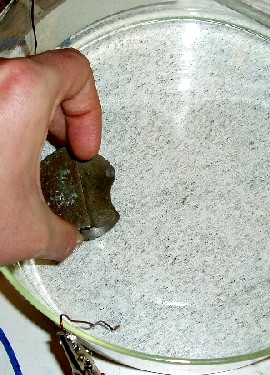

Elektromagnetisk vandpumpe
Her udføres forsøget med vand, der er iblandet lidt svovlsyre for at gøre det ledende. Der er drysset grafitstøv i vandet, så man kan se bevægelserne.

I stedet for at bruge saltvand kan man for eksempel hælde lidt svovlsyre i vandet.

Udstyr og materialer:

grøn pil Stærk magnet
grøn pil Saltvand
grøn pil Strømforsyning
grøn pil Stor skål

Referencer:

grøn pilLink til forsøg i database på University of Iowa.
grøn pilQuick Time film af forsøget (2,95 MB).

PIRA DCS: 5H30.56 (Elektricitet og magnetisme: Magnetiske felter og kræfter) Hvad er PIRA DCS?

Opdateret: 21.10.2004
