rød pilSe infrarødt lys

Forsøg nr.: 5
Formål: At detektere infrarødt lys og demonstrere egenskaber ved CCD-chips.
Resume: Med et digitalkamera kan man se infrarødt lys fra for eksempel en fjernbetjening.
Nøgleord: Spektralanalyse, farver, lys, optik.

Beskrivelse:

Et digitalkamera bruger en såkaldt CCD-chip til at optage billeder med. Denne chip er meget følsom over for infrarødt lys. Hvis man derfor retter en infrarød lyskilde mod kameraet, så vil lyset kunne ses på kameraets LCD skærm.

Infrarødt lys kan ses med et digitalkamera
Infrarødt lys kan ses med et digitalkamera.

En infrarød lyskilde kan for eksempel være en fjernbetjening, der bruger en lille blinkende IR-diode til at sende signaler. Se for eksempel filmen i referencerne.

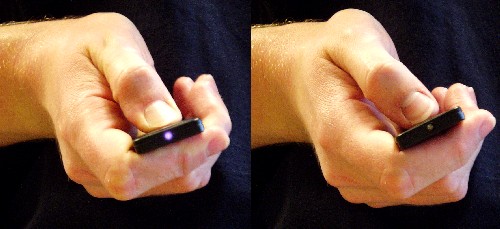

Infrarødt lys fra en fjernbetjening
Infrarødt lys fra en fjernbetjening. På billedet til venstre trykkes der på en knap.

Bemærk at nogle digitalkameraer kan have et IR filter installeret for at afskære infrarøde frekvenser.

Spørgsmål og svar:

Hvorfor kan jeg ikke se lyset?

Undersøg først om fjernbetjeningen rent faktisk virker og har friske batterier. Det kan du gøre ved at se, om det apparat, som fjernbetjeningen hører til (for eksempel et TV), reagerer på fjernbetjeningen. Hvis fjernbetjeningen virker, kan det pågældende digitalkamera åbenbart ikke se infrarødt lys. Måske sidder der et filter, som fjerner lyset, eller måske er der er optisk system, der absorberer for meget af det infrarøde lys. Brug et andet digitalkamera.

Udstyr og materialer:

grøn pil Fjernbetjening
grøn pil Digitalkamera

Referencer:

grøn pilJ. O'Connell: "Decoding the TV remote control", The Physics Teacher 38, 6 (2000). (http://scitation.aip.org/tpt)
grøn pilE. McFarland and T. Kehn: "Seeing infrared", The Physics Teacher 38, 314 (2000). (http://scitation.aip.org/tpt)
grøn pilM. Vollmer, K.-P. Möllmann, F. Pinno, and D. Karstädt: "There is more to see than eyes can detect", The Physics Teacher 39, 371 (2001). (http://scitation.aip.org/tpt)
grøn pilQuick Time film af IR lyset fra en fjernbetjening (454 KB).

PIRA DCS: 6B10.00 (Optik: Fotometri) Hvad er PIRA DCS?

Opdateret: 08.09.2005
